STAX

アンプ

STAX

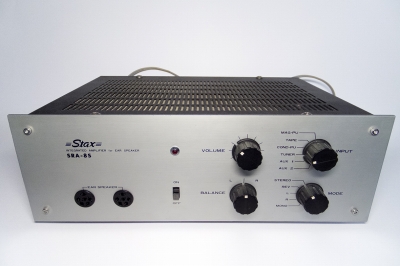

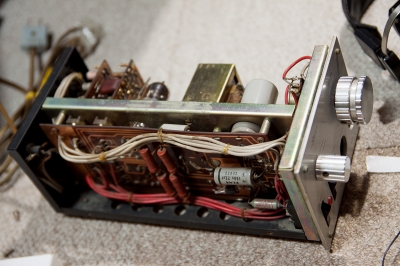

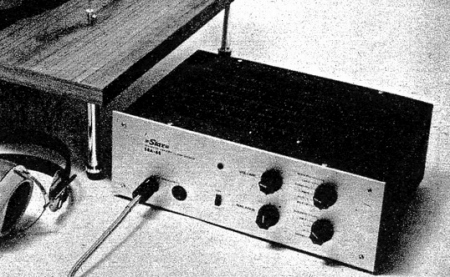

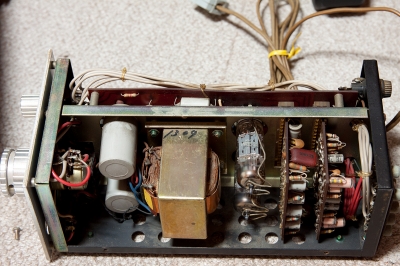

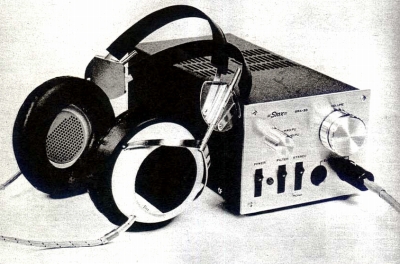

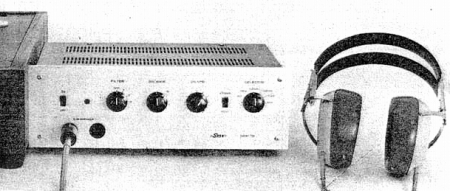

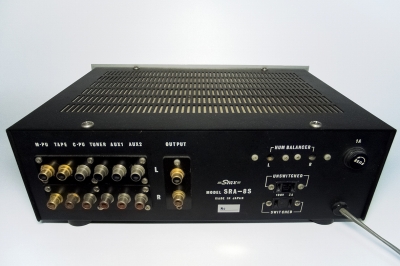

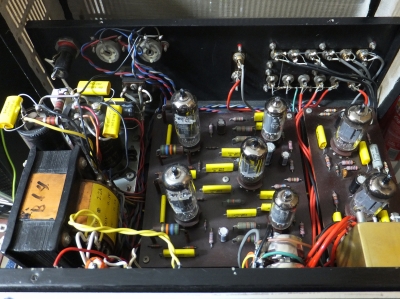

MCカートリッジ対応無し (参考） SRA-8S実機映像。 ただし、経年劣化への対処で、外装部品（端子等）や内部部品（コンデンサーなど）は交換され、オリジナルの状態ではない。 なおSRA-8S実機画像及びスペックは「美緒」さんより提供していただきました。 いただいた 資料 の中にはSRA-8Sの回路図もあります。 SRA-3S 1968年発売、当時23,000円 トランジスターと真空管(6FQ7)のハイブリット設計。 入力端子/感度: フォノMM/3mV AUX2系統以上（内1系統はコンデンサー型カートリッジ用と表記） なお�泣Xタックスの SR-1のページ の取扱説明書には、フロントパネルに入力端子がある個体がのっている。 SRA-7S 1966年発売、当時20,000円 最近、オークションで見かけたが、管球式もしくはハイブリット設計のようだ。 �ASR-3以降のアンプ 第二世代のヘッドフォン、SR-3登場以降のアンプ。ヘッドフォンとセットでしばしばオークションなどに登場するが、ドライバーユニットやアダプターに比べるとレアな存在である。 SRA-8S 1967年発売、当時25,000円 真空管アンプ。 使用真空管 12AX7×2 6AU6×2 12AU×1 6FQ7×2 出力端子: イヤスピーカー用端子2系統 プリアンプ出力2.5V/8.8kΩ 周波数帯域: 20-25,000Hz±1dB 10-35,000Hz±2dB 歪率: 0.1％以下（100V出力時）/0.15％以下（200V出力時)/0.3％以下（300V出力時) 最大出力電圧: 350V（各チャンネル） SN比: フォノMM・TAPE/50dB AUX・コンデンサー型カートリッジ・チュナー/75dB（出力電圧200Vに対する雑音レベル比） 消費電力: 45VA(100V/117V;50/60Hz) 入力端子: 感度/入力インピーダンス/最大許容入力 フォノMM 1.0mV/47kΩ/120mV AUX4系統 100mV/100kΩ/1.2V（内各1系統はコンデンサー型カートリッジ用、チューナー用と表記） 調波歪: 0.05％以下 増幅度: 40dB/1kHz （インターステ−ジアンプ部） 最大出力: 300Vr.m.s/プッシュプル 高調波歪: 0.003％/3V出力時at1kHz 入力感度: Lo 0.1mV/High 0.25mV ゲイン: 64dB/55dB切替at1kHz 入力インピーダンス: 10Ω/30Ω/100Ωat1kHz 出力インピーダンス: 200Ωat1kHz 最大許容入力: Lo 6mV/High 16mVat1kHz 定格出力レベル: 150mV （オプション/MMイコライザー EMM-1 20,000円） LRバランス調節（±4dB）機構付き: （オプション/ジャンパー基盤 JB-1 8,000円） （EMC-1とJB-1） (発売当時の雑誌に掲載された画像 最終プロトタイプか？製品版と天板の通気孔が違う） カタログ STAXのインデックスヘ
